Силиконовое уплотнительное кольцо упаковка 10шт.

Силиконовое уплотнительное кольцо для воздуховода 75 мм

Кольцо AIRANA применяется для уплотнения мест подключения гибкого воздуховода 75 мм к совместимым соединительным и распределительным элементам.

Оно устанавливается в предусмотренное конструкцией посадочное место и обеспечивает более плотное прилегание соединяемых деталей.

Уплотнительное кольцо используется совместно с:

• вентиляционной муфтой 75 мм;
• вентиляционным углом 75 мм 90 градусов;

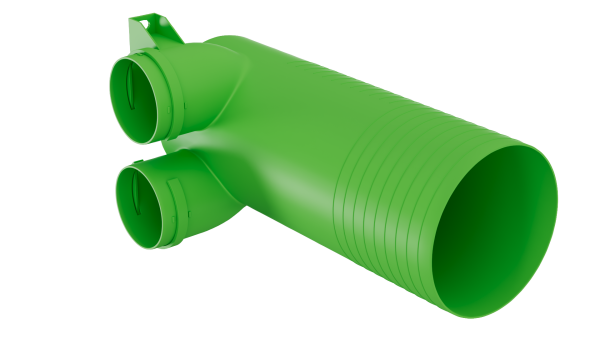

• балансировочным адаптером;
• пленумом;
• другими элементами AIRANA, конструкция которых предусматривает такое уплотнение.

Кольцо не является самостоятельным соединительным элементом и не используется отдельно от соответствующей детали.

Для чего необходимо уплотнение соединений

При неправильной или неплотной сборке вентиляционной трассы в соединительных узлах могут возникать утечки или подсос воздуха.

Материал кольца

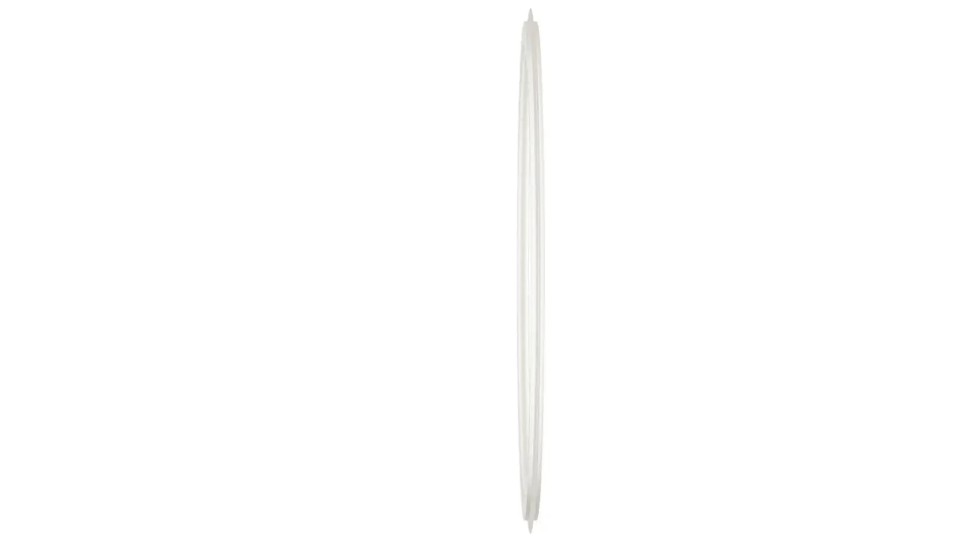

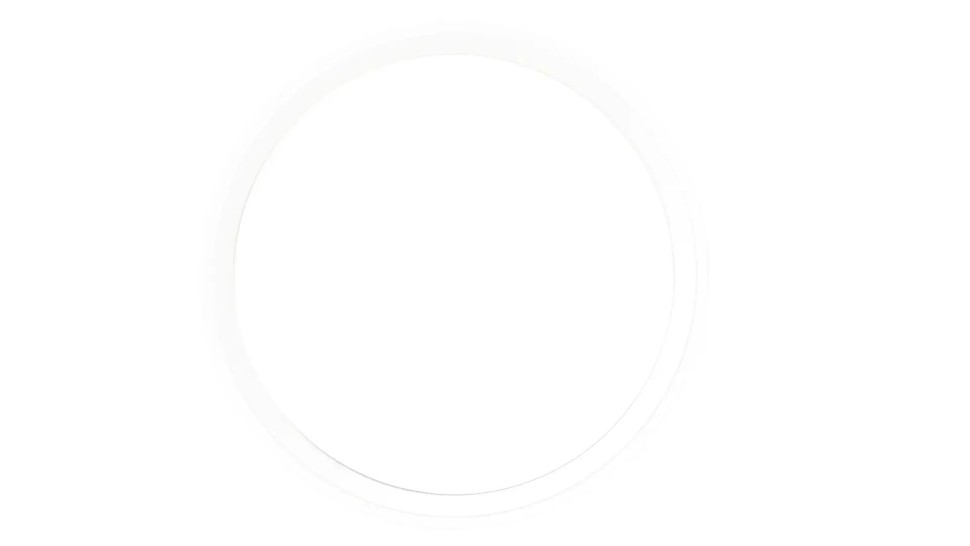

Кольцо изготовлено из эластичного силикона молочно-прозрачного цвета.

Гибкость материала позволяет кольцу прилегать к соединяемым поверхностям и сохранять положение в предусмотренном посадочном месте.

Перед установкой необходимо убедиться, что на кольце отсутствуют:

• разрывы;
• трещины;
• надрезы;
• остаточная деформация;
• чрезмерное растяжение;
• загрязнения;
• следы механического повреждения.

Повреждённое или деформированное кольцо необходимо заменить.

Где устанавливается уплотнительное кольцо

Место установки определяется конструкцией конкретного элемента AIRANA.

Например:

• для вентиляционной муфты обычно требуется по одному кольцу на каждое из двух подключений;
• для угла 90 градусов требуется два кольца — по одному на каждый подключаемый воздуховод;
• для других элементов количество колец определяется числом соединений и конструкцией изделия.

Кольцо должно располагаться ровно, без перекручивания, защемления или смещения.

Порядок установки

Перед сборкой необходимо проверить соединяемые элементы и очистить их от пыли, строительного мусора и других загрязнений.

Порядок установки:

1. Проверить кольцо на отсутствие повреждений.
2. Очистить посадочное место.
3. Установить кольцо в предусмотренную канавку или посадочную зону.
4. Убедиться, что оно не перекручено и не растянуто.
5. Аккуратно подключить воздуховод или совместимый элемент.
6. Проверить положение кольца после сборки.
7. Убедиться в плотной и ровной посадке деталей.

При монтаже нельзя использовать острые инструменты, способные повредить силикон.

Что нельзя допускать при монтаже

Не допускается:

• установка повреждённого кольца;
• перекручивание материала;
• защемление между деталями;
• чрезмерное растяжение;
• смещение относительно посадочного места;
• загрязнение соединяемых поверхностей;
• применение кольца неподходящего размера;
• принудительная сборка перекошенных деталей.

Неправильная установка может снизить качество уплотнения и привести к повреждению изделия.

Расчёт необходимого количества

Количество уплотнительных колец рассчитывается по числу соединений вентиляционной трассы.

При расчёте необходимо учитывать:

• количество муфт;
• количество углов 90 градусов;
• число подключений к распределительным элементам;
• количество соединений, предусмотренных проектом;
• небольшой запас на случай повреждения при монтаже.

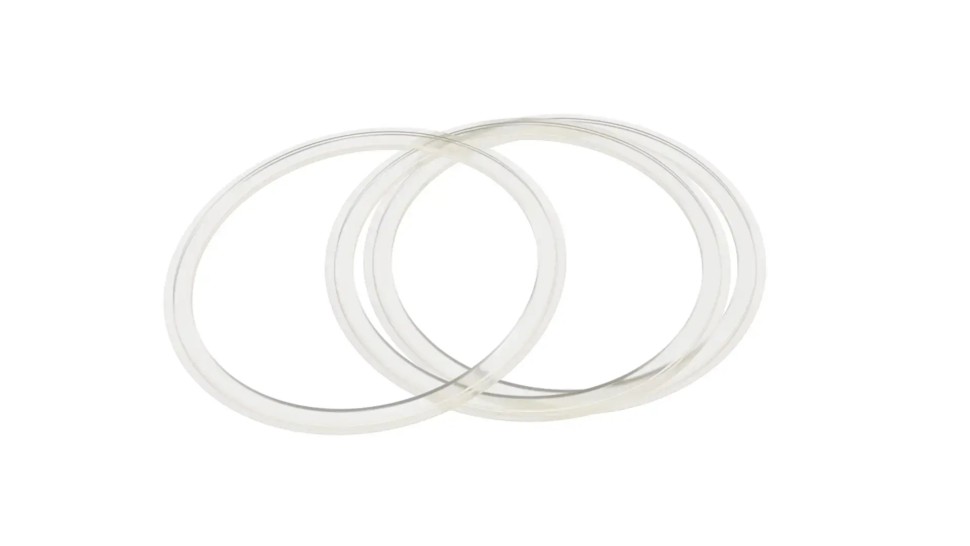

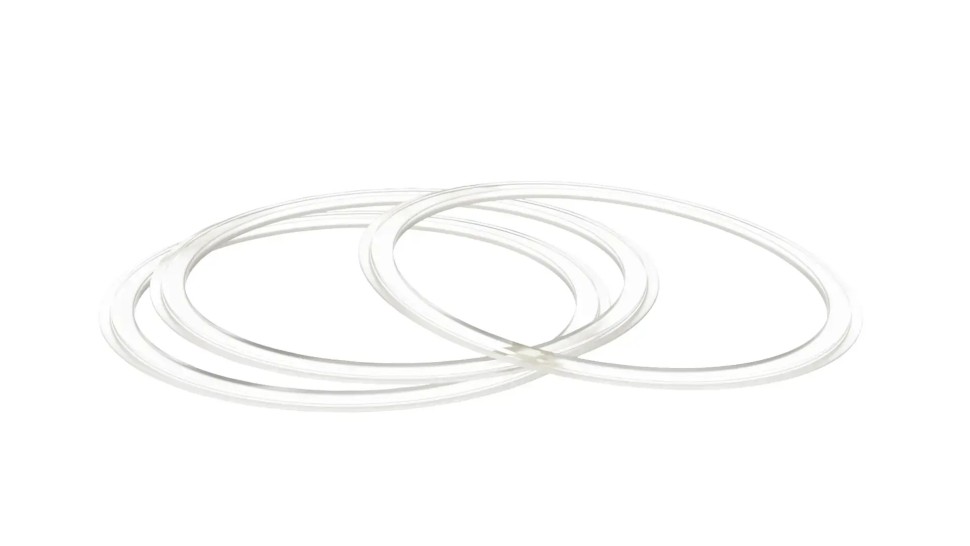

В комплект входит 10 силиконовых колец.

Основные преимущества

Область применения

• распределительная приточная вентиляция;
• распределительная вытяжная вентиляция;
• соединение гибких воздуховодов 75 мм;
• монтаж муфт;
• установка вентиляционных углов;
• подключение воздуховодов к совместимым элементам;
• монтаж и обслуживание системы AIRANA 75 мм.

Характеристики

Частые вопросы
