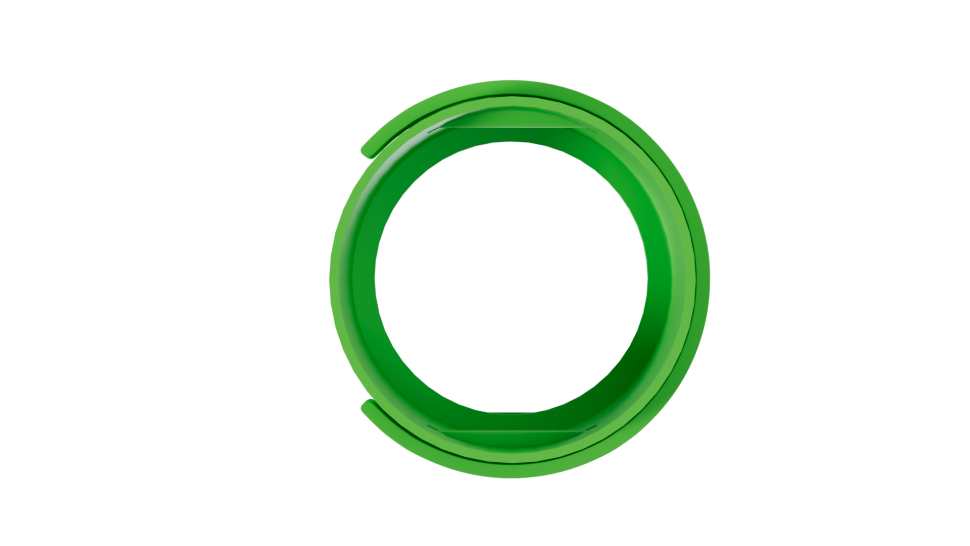

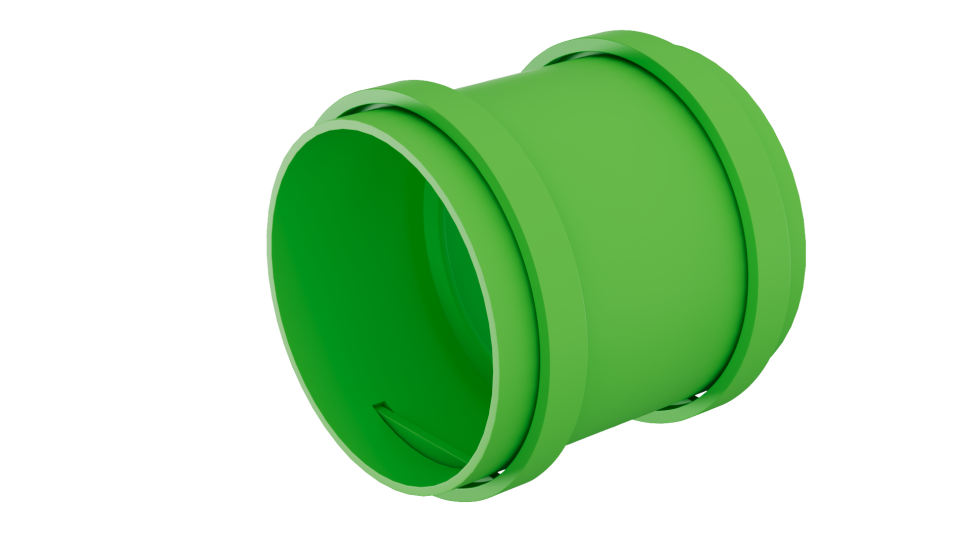

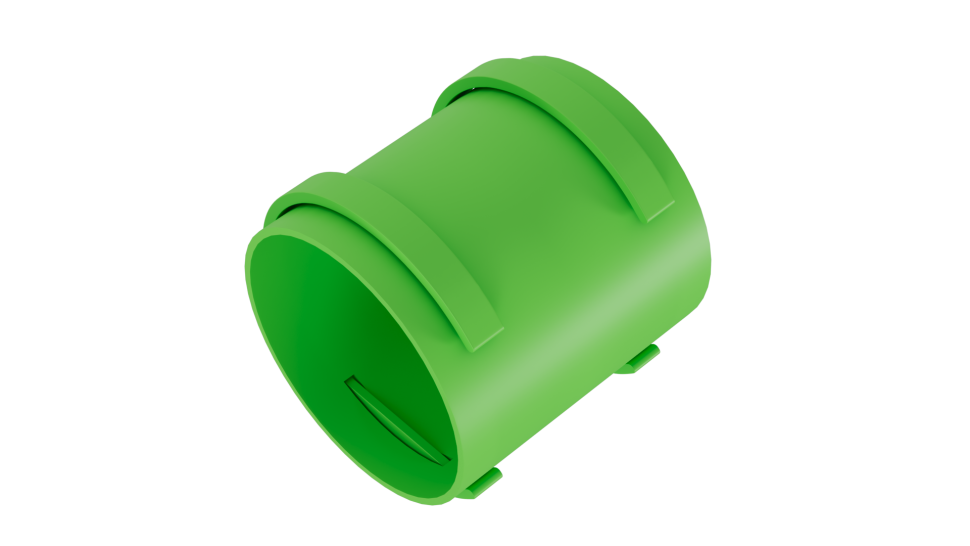

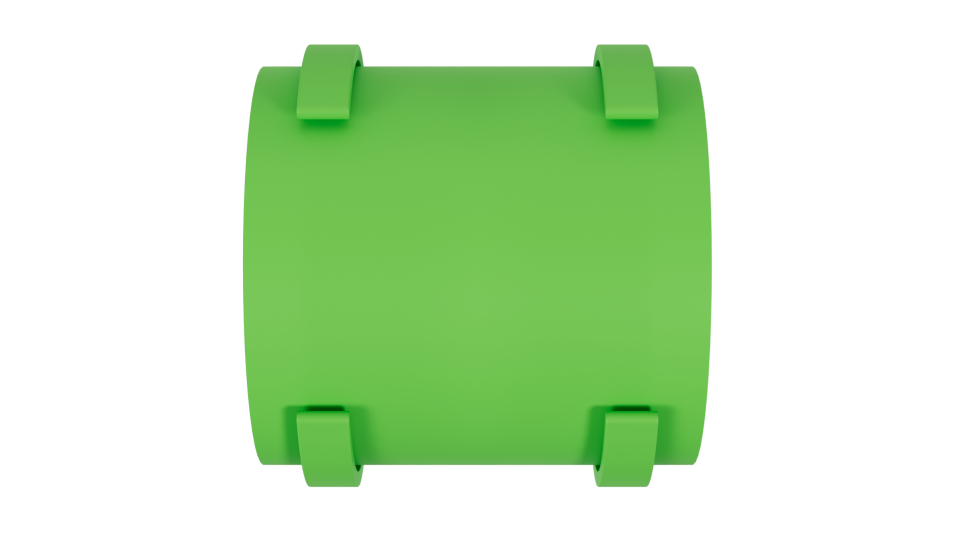

Прямое соединение, муфта, состоящая из (материал АБС), предназначенная для (бытовой вентиляции)

Муфта для соединения воздуховодов 75 мм

Муфта вентиляционная AIRANA применяется для соединения двух отдельных участков гибкого воздуховода 75 мм. Она позволяет увеличить длину вентиляционной линии, выполнить предусмотренный проектом монтажный стык или заменить отдельный повреждённый участок трассы.

Муфта используется в системах распределительной приточно-вытяжной вентиляции квартир, частных домов, коттеджей, офисов и небольших коммерческих помещений.

Конструкция и материал

Муфта изготовлена из полимерного материала, устойчивого к воздействию влаги и не подверженного коррозии. Геометрия изделия рассчитана на вставное подключение двух воздуховодов AIRANA 75 мм.

Воздуховоды устанавливаются с противоположных сторон муфты до предусмотренного конструкцией положения. Соединение должно выполняться без чрезмерного натяжения, перекоса или деформации воздушного канала.

Уплотнение соединения

Когда применяется вентиляционная муфта

Муфта может потребоваться:

• для соединения двух отрезков воздуховода;
• при увеличении длины вентиляционной трассы;
• при замене повреждённого участка;
• при сборке линии сложной конфигурации;
• при выполнении монтажного соединения, предусмотренного проектом;
• при ремонте или модернизации существующей системы AIRANA 75 мм.

Количество муфт определяется схемой прокладки и общей длиной вентиляционных линий. По возможности число соединений следует учитывать ещё на этапе подготовки проекта и спецификации.

Порядок монтажа

Перед установкой необходимо проверить муфту, воздуховоды и силиконовые кольца на отсутствие повреждений и деформаций.

Порядок сборки:

1. Очистить соединяемые поверхности от пыли и строительного мусора.
2. Установить силиконовые кольца в предусмотренные посадочные места.
3. Проверить, что кольца расположены ровно, без перекручивания и защемления.
4. Вставить первый воздуховод в муфту до предусмотренного положения.
5. Аналогично подключить второй участок воздуховода.
6. Проверить плотность посадки и положение уплотнительных колец.
7. Зафиксировать воздуховоды так, чтобы их вес и натяжение не передавались на соединительный узел.

Не допускается монтаж с повреждёнными, чрезмерно растянутыми или деформированными уплотнительными кольцами.

Основные преимущества

Область применения

• распределительная приточная вентиляция;
• распределительная вытяжная вентиляция;
• квартиры;
• частные дома и коттеджи;
• офисы;
• небольшие коммерческие помещения;
• монтаж новых вентиляционных линий;
• ремонт и модернизация трасс AIRANA 75 мм.

Характеристики

Частые вопросы
