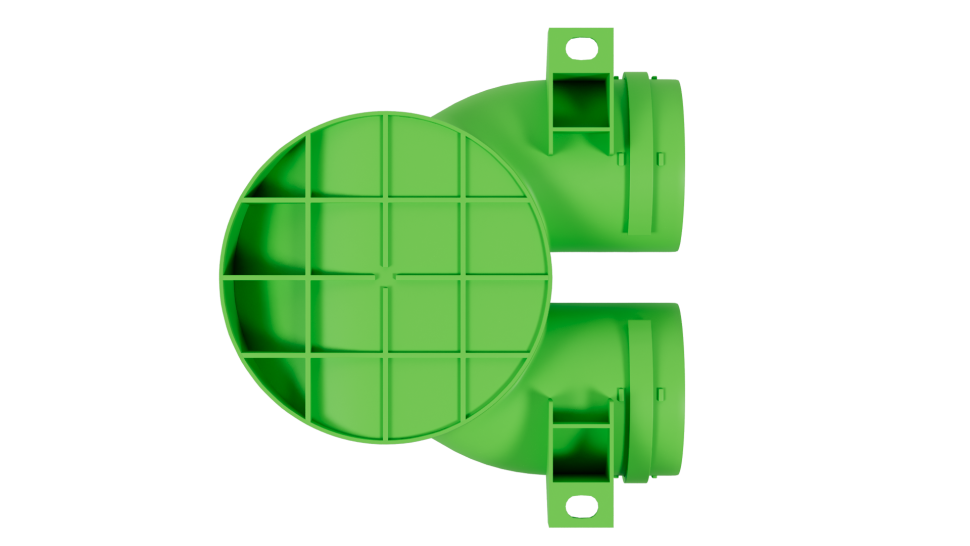

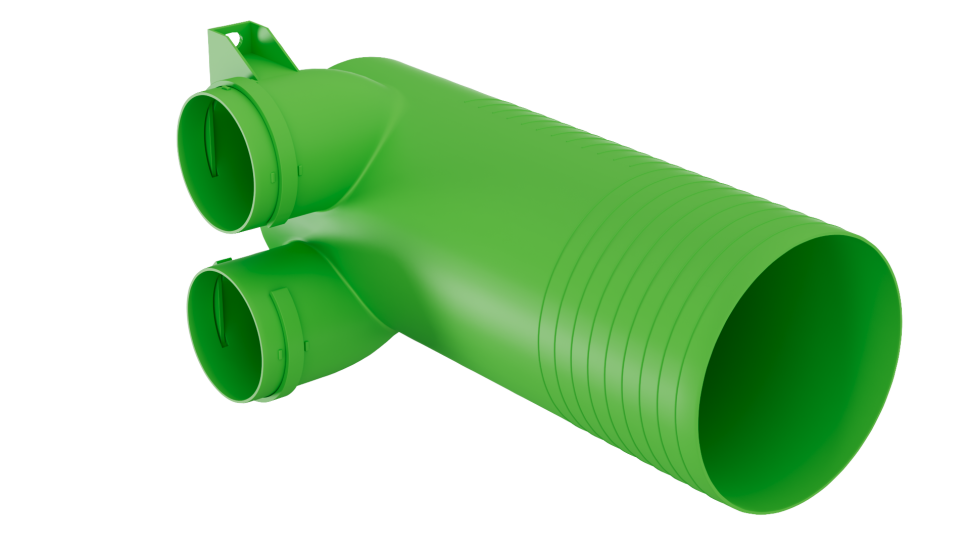

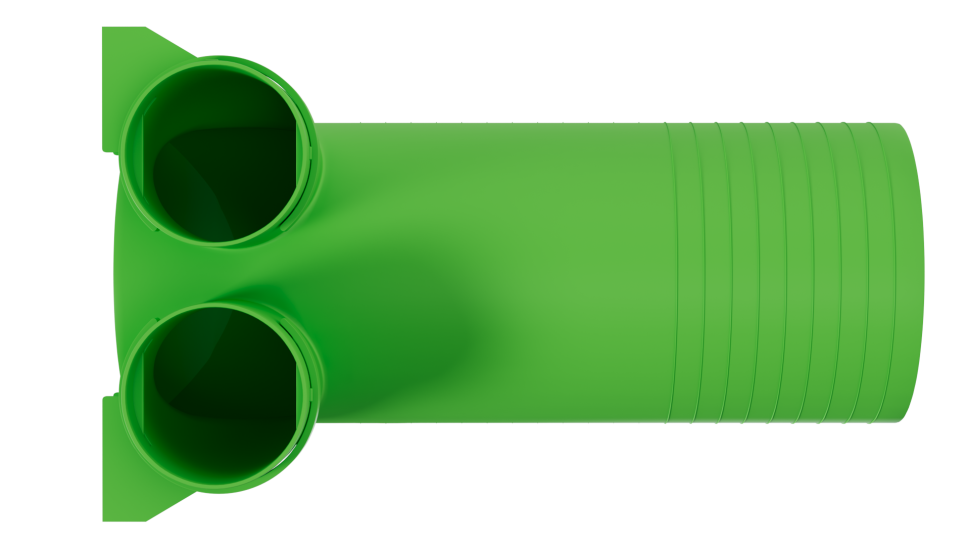

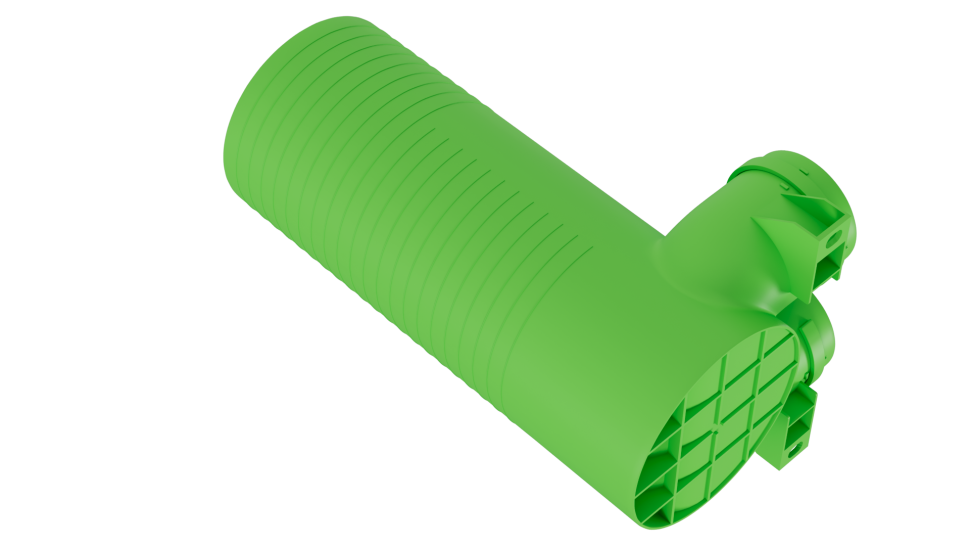

Адаптер для воздуховодов Ду75 и диффузора, состоящий из (полипропилена), предназначенный для (бытовой вентиляции)

Пленум для двух воздуховодов 75 мм и диффузора 125 мм

Пленум AIRANA используется на конечном участке распределительной вентиляционной системы. Он соединяет два гибких воздуховода 75 мм с диффузором 125 мм, через который воздух подаётся в помещение или удаляется из него.

Конструкция предусматривает:

• два входа для подключения воздуховодов 75 мм;
• один выход для установки диффузора 125 мм;
• внутреннюю камеру для объединения или распределения воздушного потока.

Пленум может применяться в приточной и вытяжной части системы в соответствии с проектом вентиляции.

Для чего нужен пленум

В распределительной системе воздух перемещается по отдельным гибким воздуховодам от коллектора к помещениям. На конечном участке эти линии необходимо подключить к диффузору.

Где устанавливается пленум

Пленум обычно размещается:

• за подвесным потолком;
• в потолочной нише;
• в перекрытии;
• в стеновой конструкции;
• в другой подготовленной монтажной зоне.

Место установки должно обеспечивать правильное положение диффузора и возможность его последующего монтажа, регулировки или обслуживания.

Корпус пленума необходимо закреплять отдельно. Подключённые воздуховоды не должны удерживать вес изделия или создавать нагрузку на соединительные патрубки.

Подключение двух воздуховодов

Конструкция пленума предусматривает два входа номинального размера 75 мм.

Применение двух отдельных линий может потребоваться для подачи или удаления расчётного объёма воздуха через один диффузор. Необходимое количество линий определяется проектным расходом воздуха и аэродинамическим расчётом системы.

При подключении необходимо:

• исключить чрезмерное натяжение воздуховодов;
• не допускать перегибов и пережатия каналов;
• обеспечить правильную посадку соединяемых деталей;
• проверить положение уплотнительных элементов;
• зафиксировать воздуховоды возле пленума;
• проверить плотность собранных соединений.

Для каждого подключаемого воздуховода используется отдельный узел уплотнения, предусмотренный конструкцией системы AIRANA.

Подключение диффузора 125 мм

Выход пленума рассчитан на установку диффузора номинального размера 125 мм.

Диффузор является конечным воздухораспределительным устройством. В приточной системе через него воздух поступает в помещение, а в вытяжной — удаляется из обслуживаемой зоны.

Конкретная модель диффузора, способ её крепления и регулировки должны соответствовать проекту и конструкции соединительного выхода пленума.

Диффузор не входит в комплект поставки, если иное прямо не указано в карточке товара.

Приточное и вытяжное применение

Пленум может использоваться:

• для подачи воздуха в жилые помещения;
• для удаления воздуха из обслуживаемых зон;
• в распределительной приточно-вытяжной вентиляции;
• в системах с коллекторной разводкой воздуховодов 75 мм.

Направление движения воздуха определяется назначением конкретной линии и проектом вентиляционной системы.

Порядок монтажа

Перед установкой необходимо проверить размеры монтажной зоны, положение воздуховодов и место размещения диффузора.

Рекомендуемый порядок работ:

1. Определить место установки по проекту.
2. Проверить возможность последующего монтажа диффузора.
3. Надёжно закрепить корпус пленума.
4. Очистить соединяемые поверхности.
5. Установить предусмотренные уплотнительные элементы.
6. Подключить первый воздуховод 75 мм.
7. Подключить второй воздуховод 75 мм.
8. Проверить плотность посадки обоих воздуховодов.
9. Зафиксировать вентиляционные линии возле пленума.
10. Убедиться, что воздуховоды не создают нагрузку на патрубки.
11. После завершения отделочных работ установить диффузор 125 мм.
12. Проверить работу узла при настройке вентиляционной системы.

Монтаж необходимо выполнять без перекоса, деформации корпуса и повреждения подключаемых элементов.

Что учитывать при подборе

Перед заказом необходимо проверить:

• размер подключаемых воздуховодов — 75 мм;
• количество входов — два;
• размер диффузора — 125 мм;
• требуемый расход воздуха;
• доступное монтажное пространство;
• способ крепления корпуса;
• возможность обслуживания диффузора;
• количество необходимых уплотнительных элементов;
• соответствие пленума проекту вентиляции.

Подбор только по размеру подключения без учёта расхода воздуха и схемы системы может привести к несоответствию проектным параметрам.

Основные преимущества

Область применения

• распределительная приточная вентиляция;
• распределительная вытяжная вентиляция;
• квартиры;
• частные дома и коттеджи;
• офисы;
• небольшие коммерческие помещения;
• потолочная установка диффузоров;
• скрытая прокладка вентиляционных линий;
• подключение двух воздуховодов к одному диффузору.
